地面沉降又称为地面下沉或地陷，是在自然和人为因素作用下，由于地壳表层土体压缩而导致区域性地面标高降低的一种环境地质现象，是一种不可补偿的永久性环境和资源损失。

地面沉降具有生成缓慢、持续时间长、影响范围广、成因机制复杂和防治难度大等特点,是一种对资源利用、环境保护、经济发展、城市建设和人民生活构成威胁的地质灾害。

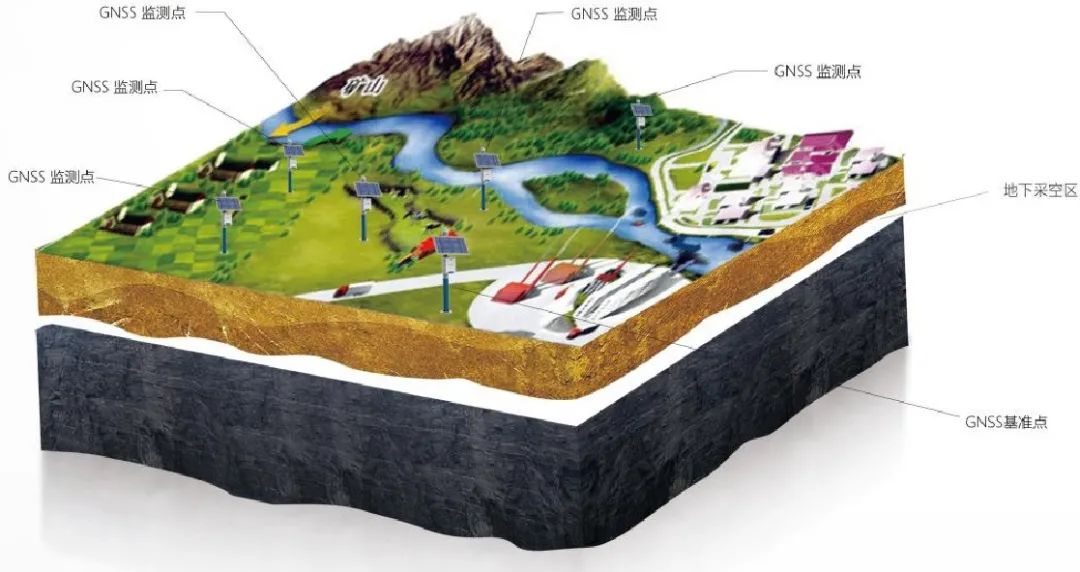

地面沉降灾害监测网

地面沉降监测网适用于由采空塌陷、地下水开采引起的地面沉降。

通过部署GNSS形变监测设备，可实时获取监测点的水平位移与沉降量。综合塌陷地区InSAR数据经预处理后生成的高程数据、机载雷达数据经预处理生成的高程数据、自动化监测数据、人工测绘数据、GNSS自动化监测等多维度数据，对地面沉降发育程度进行分析。

监测网可根据近年平均塌陷速率、累计沉降量的任意一个条件，按强发育、中等发育、弱发育统计分析不同发育地面沉降的基础数据、百分比、范围分布等变化情况；同时依据采煤塌陷地沉降可能导致的人员、财产损失，按照危险程度的大、中、小划分标准，在自然资源一张图上进行标注，提高采空区塌陷预警能力，为综合治理塌陷地提供科学依据。

采煤塌陷地分析预测

一体化监测站

地面沉降监测网由一体化GNSS监测站、一体化静力水准仪监测站组成。

01 一体化GNSS监测站

实时毫米级监测

高精度北斗定位芯片，可以提供高质量卫星观测数据，实时获取毫米级的位置信息，进一步预测形变结果，为安全监管单位提供可靠数据。

全系统全频主流卫星信号接收

兼容北斗/伽利略/格洛纳斯/GPS/SBAS等。

多样化数据传输，个性化云端服务

支持4G全网通/IFI通讯/以太网接口；可选择NMEA-0183、CMR(GPS)、RTCM2(3).XMSM7等多种数据格式，数据完整调用轻松省心。

02 一体化静力水准仪监测站

XYZ三轴加速

内置高精度倾斜监测模块，辅助输出XYZ三轴角度及加速度。

智能滤波算法，监测数据更精确

采用24Z-A型ADC模数转换与低噪声、低温漂、精密串联电压基准芯片，采集数据高精度.静压差分、卡尔曼滤波，滤除环境噪声粗差，提高监测精度。

自带温度补偿

采用进口高精度压力芯体，自带温度补偿，长期运行稳定可靠。

标准化协议、标准化接头、低适配成本

采用RS485接口，标准Modbus协议输出，12V电压供电，具备过压、反接保护功能。

CNC一体合金机身，不锈钢防水快接插头，IP67防水级别，双向串联快接

配备专用保护盒，不用打开即可观察

配套监测软件 可视化云端管理平台

全新升级的物联网平台，可以轻松管理所有设备，做到提前预警、设备状态、远程关机、远程设置等功能，让物联监测不再复杂。

当监测设备出现故障或监测数据超过设定阈值时，平台界面会出现提示

成果展示
